For the Architecture ideas competition by ADEDU, the authors re-imagined the relationship of a hybrid building with the waterfront, by proposing a circular loop, inclined towards the water. Reconciled with the landscape, the bold-shaped building “Ecsta-sea”, combines contact with the natural elements as an extension of the urban tissue, while at the same time the interior spatial narrative remains intact.
A simple, functional and hybrid building is suggested, in close relation with the shore topography, the water element and the flow of the city. The building shapes a solid ring, which encloses a round central water courtyard. Located on a semicircular field, at the tip of a shore, the building is seeking for its relation with the sea. The 650 sq.m. serve as areas for exhibitions, projections, community and communal utilization.

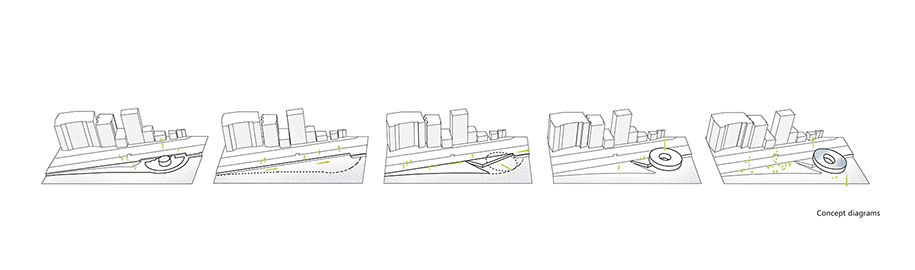

Its shape attempts to follow the landscape topography, to accent it, to oppose it. The captivating view of the sea forces the bending of the cylindrical shell.
FUNCTION

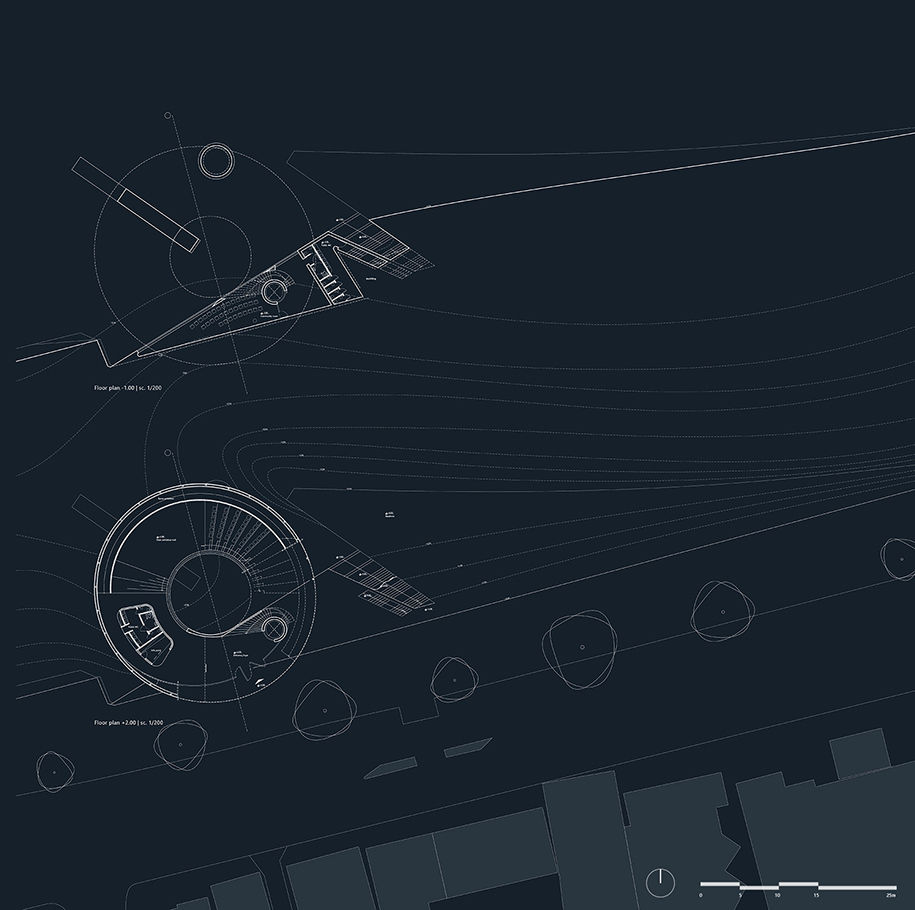

The ring opens itself to the sea view, at its highest level. It reveals the water round atrium and conversely its interior in an opposing glances’ crossing. The circular geometry defines the flow of the visitors, from dark to light, from closed to open, from the outside to the inside. Visitors’ access to the building happens through a glazed façade, into a lobby, under the floating part of the ring, at the city level, as well as access to the common functions, including the info point, tickets, lockers and hygiene spaces. The circular slopped exhibition ends at the highest level, where the internal downward path starts, passing through the amphitheatre and the main exhibition hall.
The lowest level houses communal and ancillary spaces, along with the public hygiene spaces, accessible from the city level, through a ground rift.
GEOMETRY

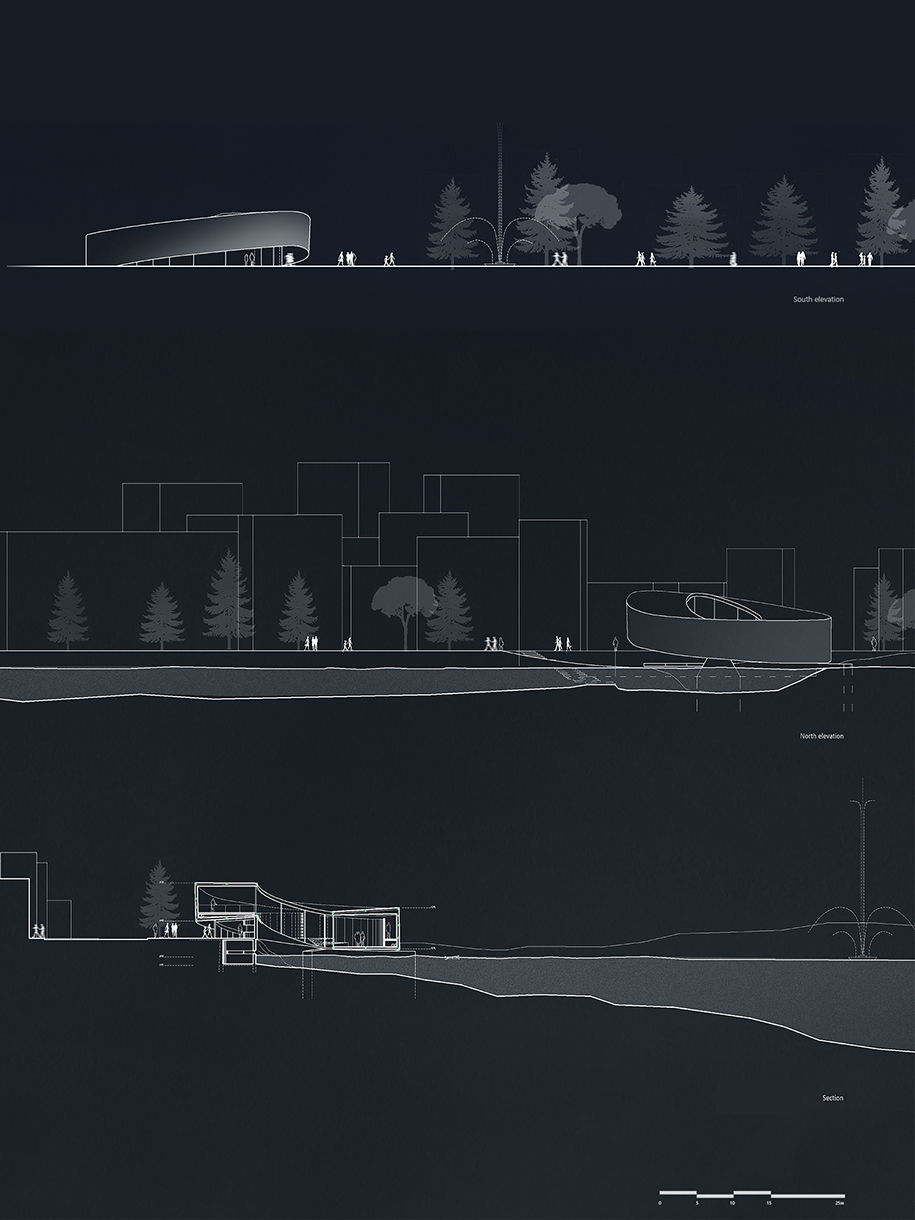

As a projection of an ellipse and a perfect circle at the sea level, the building is conceived as a geometrically simple ring, integrated in the distinctive topography of the field. It frames the internal water round atrium and the view of the seaside city. The glazed internal façade is opposed to the closed impermeable exterior metal façade. It slightly touches the water surface, while resting on two reinforced concrete platforms, which arise from the sea and serve as focal points for the swimmers.
PUBLIC SPACE
Space for pedestrians. Space for swimmers. The open-air public space is also conceived as aquatic. The sea permeates under the ring shell. The slopped seashore is subserved by a stepped path to the water. The city flow level is extended to the sea limit. The space opens to the residents, the swimmers. The building necessities only point support bases. It allows the utmost open-air public space.
CONSTRUCTION
The structural complexity of the proposal and the demand for resistance against dynamic seismic loads, imply the composite bearing system with metal and reinforced concrete elements.

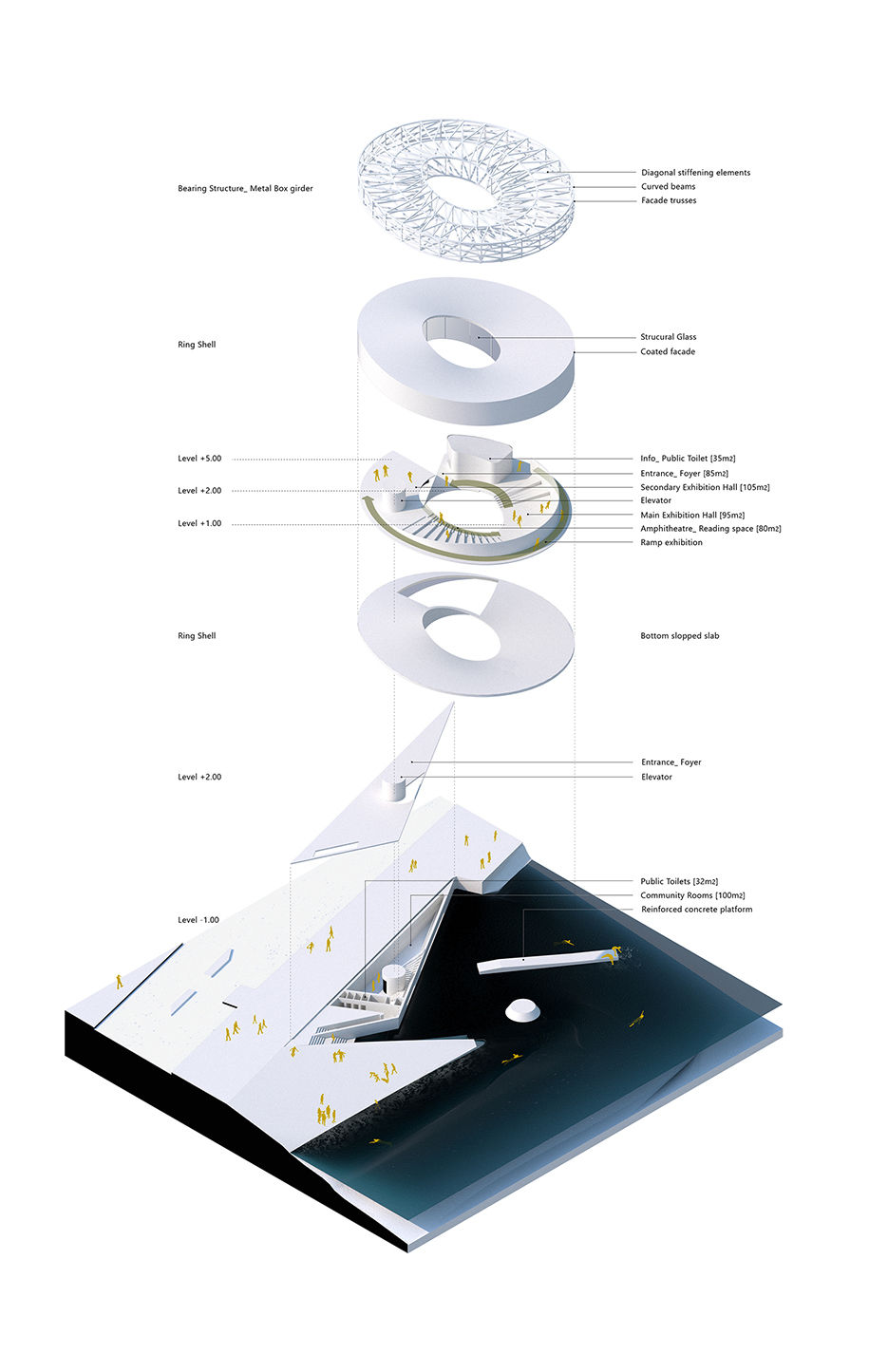

The ring is structured as a rigid shell formed with outer and inner, primary and secondary curved beams, rectilinear and diagonal metal elements in radial conformation, resting on 3 reinforced concrete components: the cylindrical elevator core and the 2 platforms at sea level.
The box girder consists of 10 primary self-bearing girder units, which shape the facades, the slopped bottom and roof slabs and the inner horizontal walking levels.
The overall system is reinforced with secondary diagonal elements in opposite directions serving to the stiffness and symmetrical behavior of the building. At the inner façade, the demand for open eye view implies the usage of curved structural glass.
The lowest level of the proposed building is structured with conventional bearing system of reinforced concrete, consisting of surface and linear elements, serving as a founding base for the upper levels and the floating ring shell.
Facts
Project title Ecsta-sea
Design team Xanthopoulos Konstantinos and Zotos Stavros
Date 2018
Competition Creative Exhibition Center in Wellington_ Oriental Bay Pavilion architecture ideas competition by ADEDU New Zealand, 2018
Για τον διαγωνισμό Architecture ideas competition της ADEDU, οι αρχιτέκτονες επαναπροσδιόρισαν τη σχέση ενός υβριδικού κτιρίου με το θαλάσσιο μέτωπο, προτείνοντας ένα κυκλικό πλάνο, με κλίση προς την επιφάνεια του νερού. Συμφιλιωμένο με το τοπίο, το ιδιαίτερο σχήμα του κτιρίου συνδυάζει την επαφή με τα στοιχεία συντελώντας φυσική συνέχεια του αστικού ιστού, ενώ ταυτόχρονα η αφήγηση του εσωτερικού χώρου υπηρετεί πιστά το πρόγραμμά του.
Προτείνεται ένα απλό, λειτουργικό και υβριδικό κτήριο, σε άμεση συσχέτιση με την τοπογραφία της ακτής, το στοιχείο του νερού και τη λειτουργία της πόλης. Το κτήριο διαμορφώνει ένα συμπαγή δακτύλιο γύρω από ένα κυκλικό υδάτινο αίθριο.
Σε ένα ημικυκλικό πεδίο, στην απόληξη μιας ακτής, το κτήριο αναζητά τη σχέση του με τη θάλασσα. Στα 650 τμ. στεγάζονται χώροι έκθεσης, προβολών, κοινοτικών χρήσεων, κοινόχρηστων λειτουργιών.
Η μορφή του επιχειρεί να ακολουθήσει την τοπογραφία του εδάφους, να την αναδείξει, να αντιπαρατεθεί. Η μαγνητική θέα της θάλασσας καμπυλώνει το κυλινδρικό κέλυφος.
ΛΕΙΤΟΥΡΓΙΑ
Ο δακτύλιος ανοίγεται προς τη θέα της θάλασσας στην ανώτερη στάθμη του. Αποκαλύπτει το υδάτινο αίθριο του και αντιστρόφως το εσωτερικό του σε μια αντιδιαμετρική διασταύρωση βλεμμάτων. Η κυκλική γεωμετρία ορίζει και την πορεία των επισκεπτών, από το σκοτάδι στο φως, από το κλειστό στο ανοιχτό, από το μέσα στο έξω. Η είσοδος γίνεται από το επίπεδο κυκλοφορίας της πόλης, στη νότια πλευρά, στο χώρο κάτω από τον αιωρούμενο δακτύλιο, με υαλοστάσια σε υποχώρηση, στο ίδιο επίπεδο με τις βοηθητικές λειτουργίες των πληροφοριών, εισιτηρίων, χώρων υγιεινής και αποθήκευσης. Η περιμετρική κεκλιμένη εκθεσιακή πορεία καταλήγει στην ανώτερη στάθμη, από όπου ξεκινάει η εσωτερική κατάβαση προς το αμφιθέατρο και τον κύριο χώρο εκθέσεων και προβολών.
Στην κατώτερη στάθμη στεγάζονται χώροι για την κοινότητα και οι αντίστοιχοι βοηθητικοί τους, παράλληλα με κοινόχρηστους χώρους υγιεινής, προσβάσιμους από το επίπεδο της πόλης μέσω σχισμής κατάβασης.
ΓΕΩΜΕΤΡΙΑ
Ως γεωμετρική προβολή μιας έλλειψης και ενός τέλειου κύκλου στο επίπεδο της θάλασσας, το κτήριο αρθρώνεται στην ιδέα του απλού γεωμετρικά δακτυλίου προσαρμοσμένου στην ιδιαίτερη τοπογραφία του πεδίου. Στρέφεται προς το εσωτερικό υδάτινο αίθριο και ανοίγεται στη θέα της παραθαλάσσιας πόλης. Η γυάλινη εσωτερική όψη του αντιπαρατίθεται στην κλειστή και αδιαπέραστη εξωτερική του όψη. Ακουμπά οριακά στην επιφάνεια του νερού, εδραζόμενο στα σκυροδετημένα βάθρα, που γεννιούνται από τη θάλασσα και λειτουργούν ως σημεία ενδιαφέροντος για τους κολυμβητές.
ΔΗΜΟΣΙΟΣ ΧΩΡΟΣ
Χώρος πεζών. Χώρος κολυμβητών. Ο ανοικτός δημόσιος χώρος γίνεται αντιληπτός και ως υδάτινος. Η θάλασσα εισχωρεί κάτω από το δακτύλιο. Η κεκλιμένη ακτή ενισχύεται από μια ισχυρή χάραξη βαθμιδωτής πορείας προς το νερό. Το επίπεδο κίνησης της πόλης προεκτείνεται προς το θαλάσσιο όριο. Ο χώρος ανοίγεται στους κατοίκους, στους λουόμενους. Το κτήριο απαιτεί μόνο σημειακές εδράσεις. Δημιουργεί το μέγιστο δυνατό
ελεύθερο ανοικτό χώρο.
ΚΑΤΑΣΚΕΥΗ
Η δομική περιπλοκότητα της πρότασης και η απαίτηση για αντοχή σε δυναμικές καταπονήσεις σεισμικών φορτίων, επιβάλλουν το σύνθετο σύμμικτο δομοστατικό σύστημα από μεταλλικά στοιχεία και οπλισμένο σκυρόδεμα.
Ο δακτύλιος δομείται ως ένα άκαμπτο κέλυφος από περιμετρικά κύρια και δευτερεύοντα καμπύλα, ευθύγραμμα και διαγώνια μεταλλικά στοιχεία, σε αξονική διάταξη, εδραζόμενο σημειακά σε 3 στοιχεία οπλισμένου σκυροδέματος: το κυλινδρικό τοιχείο του ανελκυστήρα και δύο βάθρα σκυροδέματος στο επίπεδο της θάλασσας.
Ο δικτυωματικός φορέας συντίθεται στο χώρο από 10 επιμέρους αυτό-φερόμενες δικτυωματικές μονάδες που διαμορφώνουν τις όψεις, τις κεκλιμένες πλάκες και τα οριζόντια εσωτερικά επίπεδα κίνησης.
Το σύνολο του φορέα ενισχύεται από δευτερεύοντα διαγώνια στοιχεία ακαμψίας σε αντίθετες διευθύνσεις εξασφαλίζοντας δυσκαμψία του κελύφους και συμμετρική σεισμική συμπεριφορά. Στην εσωτρική όψη, η απαίτηση για ελεύθερο οπτικό πεδίο επιβάλλει τη χρήση του καμπύλου δομικού υαλοστασίου.
Η κατώτερη στάθμη της πρότασης δομείται από συμβατικό φέρον σύστημα οπλισμένου σκυροδέματος , με επιφανειακά και γραμμικά στοιχεία, αποτελώντας ταυτόχρονα βάση για την ανάπτυξη των ανώτερων επιπέδων.
Στοιχεία
Τίτλος εργασίας Ecsta-sea
Αρχιτεκτονική Ομάδα Ζώτος Σταύρος και Ξανθόπουλος Κωνσταντίνος
Ημερομηνία 2018
Διαγωνισμός Creative Exhibition Center in Wellington_ Oriental Bay Pavilion διαγωνισμό ιδεών από την ADEDU Νέα Ζηλανδία, 2018
