Architects Elli Giraud and Nikos Palaiothodoros present their entry at the architectural competition “Kaira Looro: Emergency Operation Center in Sub-Saharan Africa” which is composed as a sustainable design proposal with a minimal carbon imprint to the local environment that suggests a flexible architectural system adaptable in a range of physical disasters and humanitarian crises.
-text by the authors
DESIGN IDEA
Inspiration and reflection
The concept was based upon an effort to understand and integrate onto the design the intricacies and aspects of a different way of life and culture, aiming towards a sustainable design proposal which respects local customs and has a minimal carbon imprint to the local environment.
Throughout our research of the sub-Saharan african region, the design locus of the center, the variables that troubled us most were the social and economical effects on society from the extreme weather conditions, indiginus to the area.

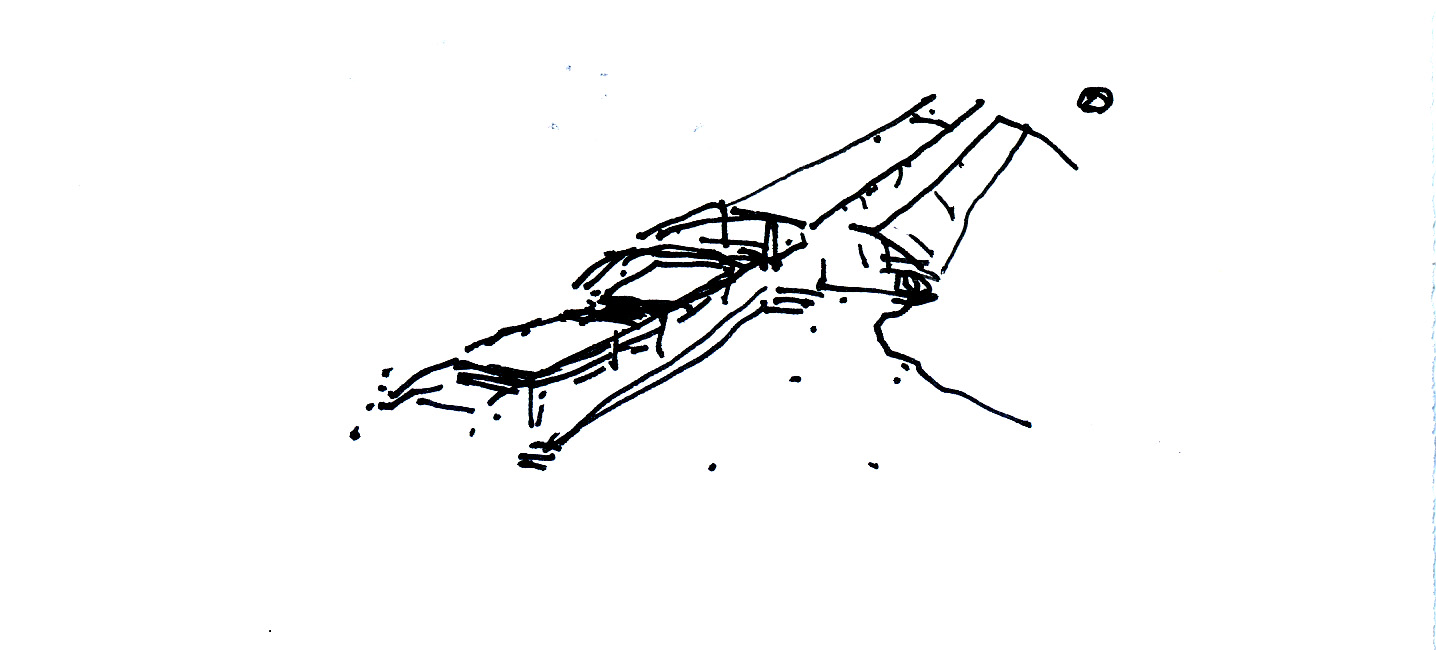

The primary design inspiration was based on local settlements and their distinct urban structure, that consist of repeating habitation modules. Their shape is highly adaptable, accomodating a wide range of social and physical needs of their inhabitants.
Proposal
The design idea proposes a flexible architectural system that has the potential to adapt in a range of physical disaster and humanitarian crisis, in order to efficiently counter them and provide the building blocks for local societies to hastily recover.
Therefore, the proposed architectural model, capitalizes local conditions, materials and traditional construction practices, while proposing familiar architectural forms to the local population, in unison with the natural environment.
Key aspect of the proposed model is speed, flexibility and adaptability, while engaging local stakeholders and inhabitants in the construction process. The goal is to provide to the local communities a tool to swiftly adapt to the variable landscape and weather conditions in order for them to be sustainable and prosperous.

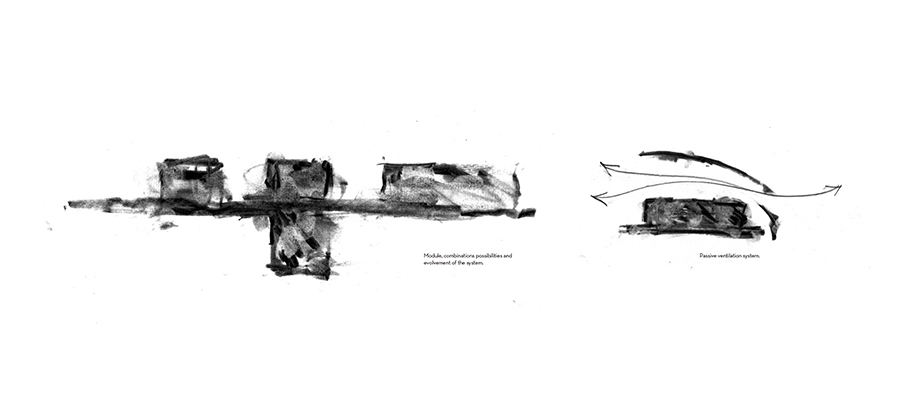

Modulo
The system consists of a minimum construction unit that has all necessary interfaces in order to be expanded and adapted. This unit consists of a structural frame made out of bamboo, that creates a uniform structural system, consisting of three distinct parts: the platform, the support columns, and the canopy. The module is organized in a rectangular plan and it incorporates a closed space and an external protected walkway. The unit is completed by 4 independent stakes punctured to the ground that frame the main rectangle.

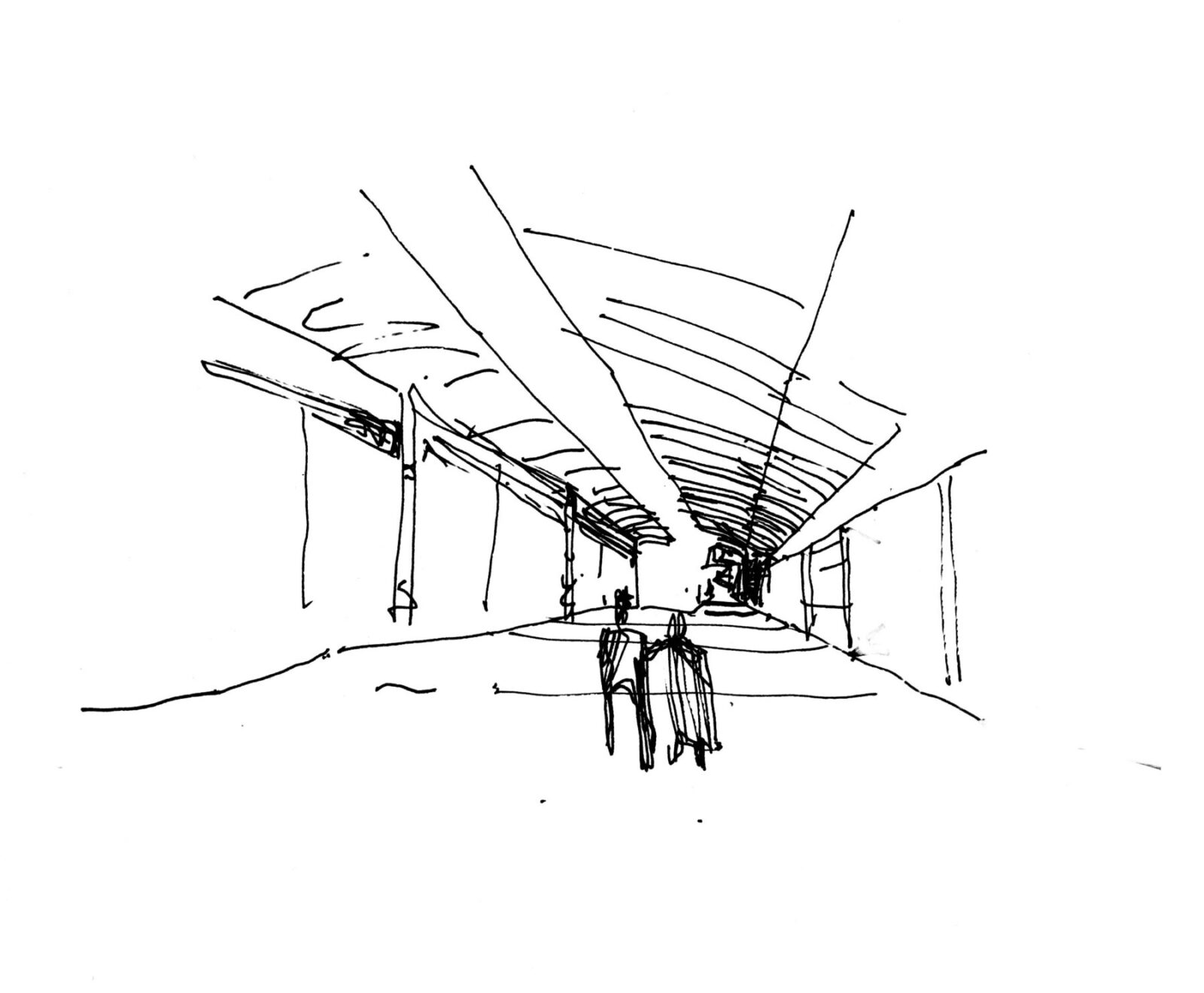

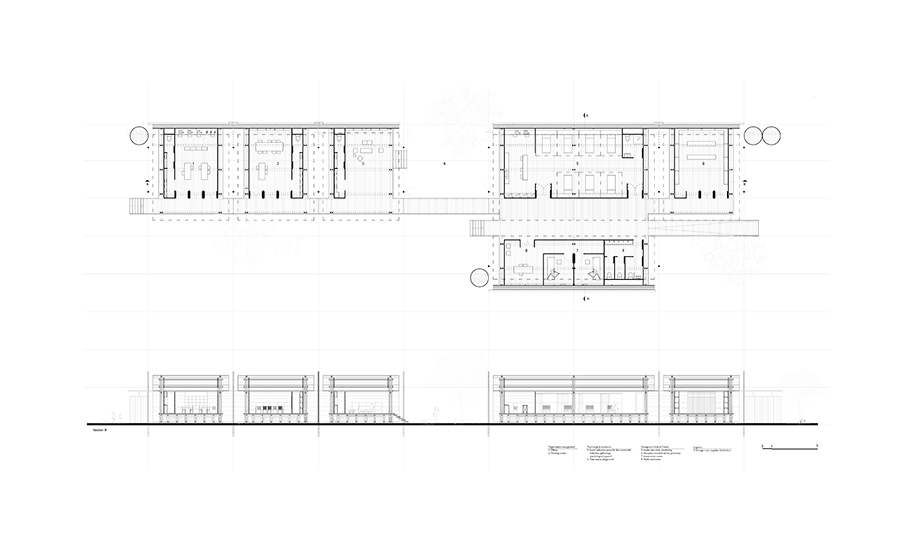

The 3D unit is reproduced, following a basic grid and the main axis of development of the system is a linear course of communication. Reproduction is done in three ways. The parallel displacement, the merging and the mirror transfer of the units. Following this methodology, the system becomes flexible, as it can be multiplied in various ways, versatile and volatile as it can be adapted to the respective circumstances, but also to the different scale requirements of the emergency.

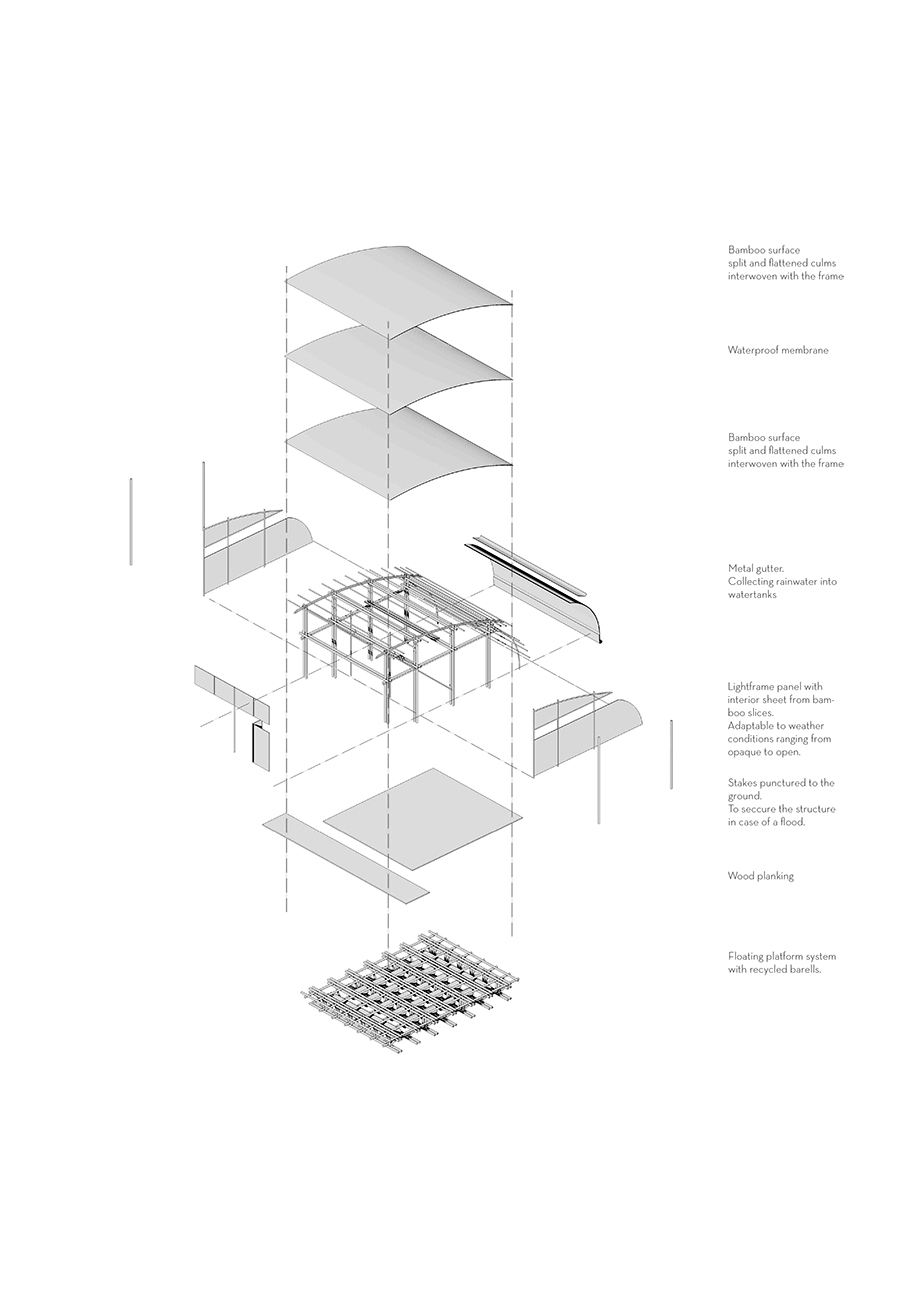

The structural frame of the unit consists of horizontal, vertical and diagonal bamboo stems, which are connected to each other in knots, by wrapping the crossed stems with rope, ensuring elasticity to the construction. The platforms consist of a special construction element that incorporates metal barrels, ensuring the flotation in case of flooding, while at the same time, raises the whole construction above ground ensuring no moisture or bugs, passing through.

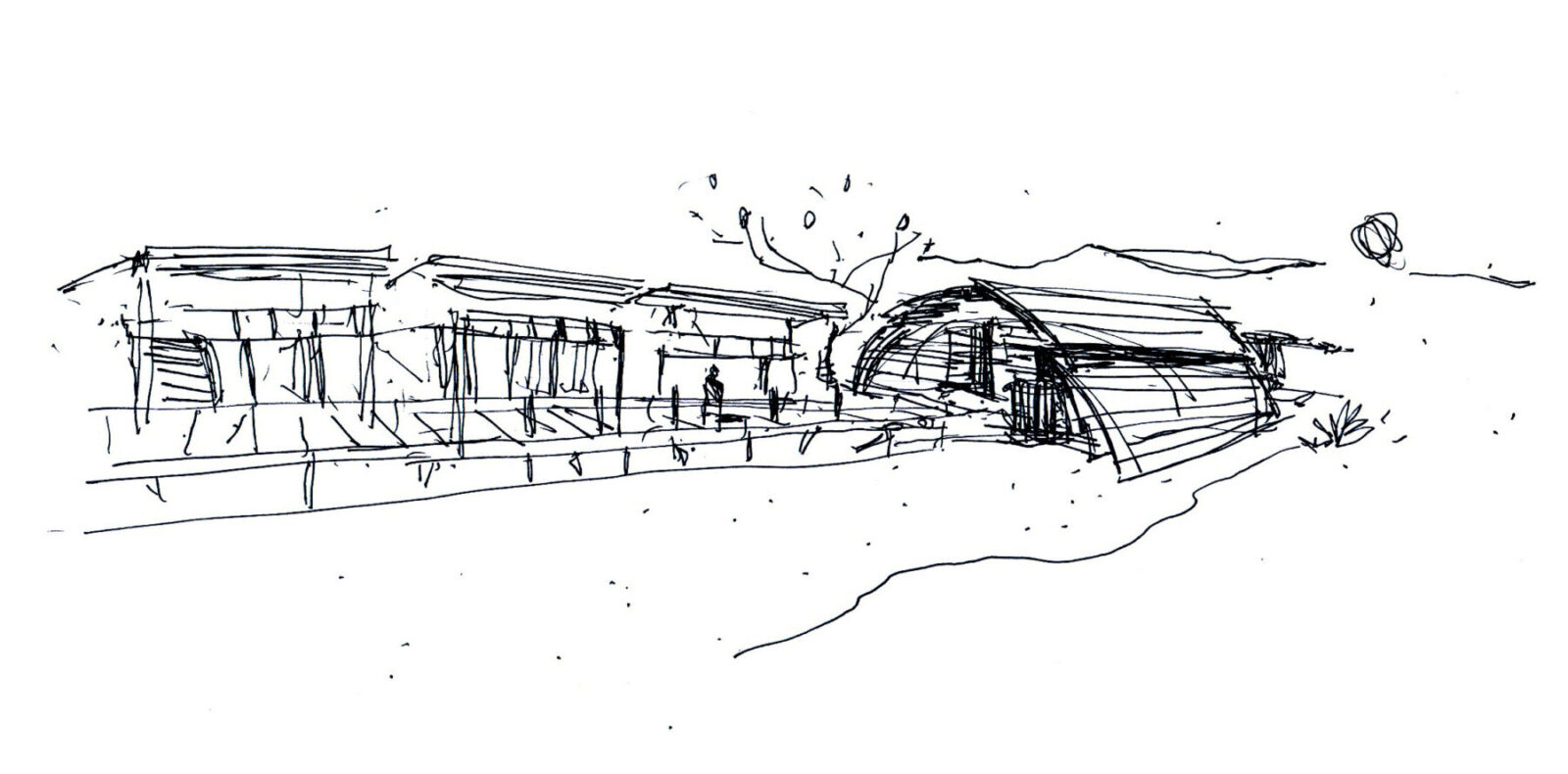

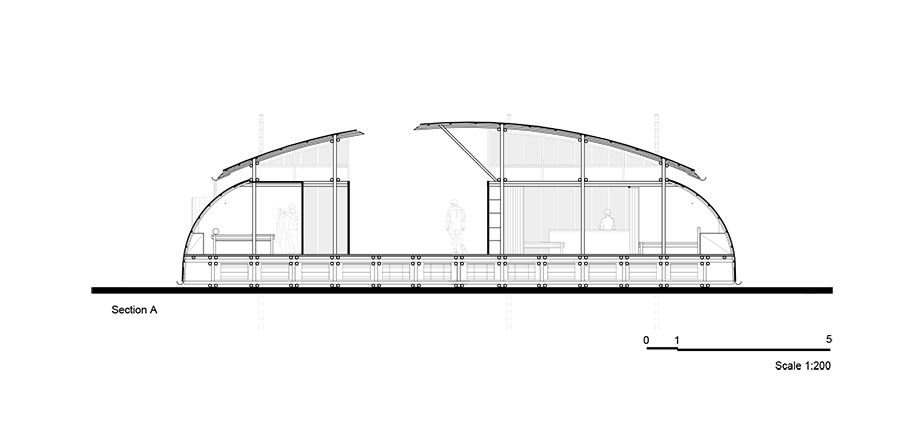

The stakes surrounding the structure serve to secure the structure in the event of a flood. The canopy is inspired by the curved shells of traditional houses and constructions. The curved surface, consists of two parts, that are detached from each other, allowing air to flow, thus creating a passive ventilation system. Through the curved surfaces of the shelter, the collection of rainwater and their storage in tanks is achieved, for the service and autonomy of the center.

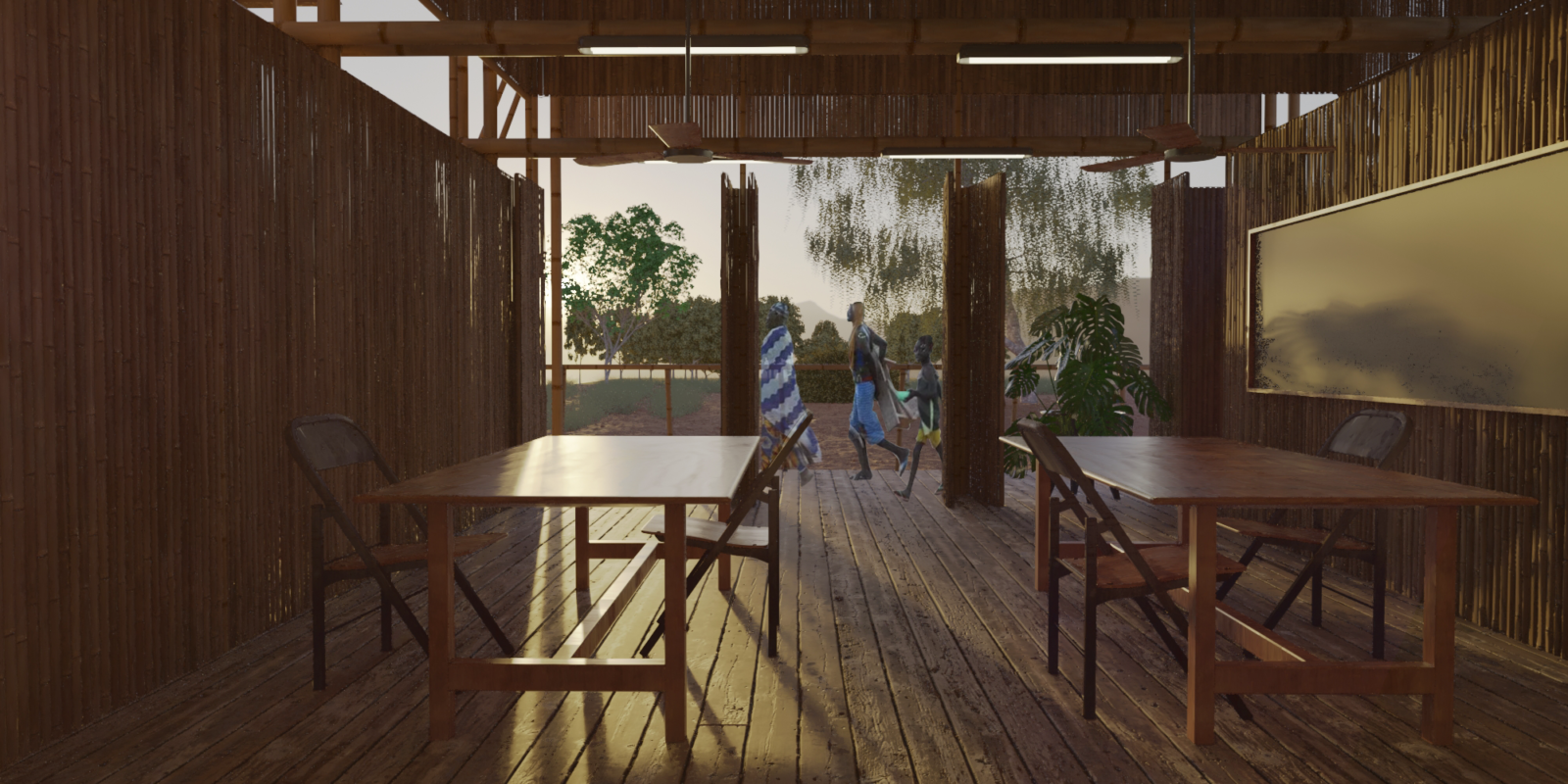

The panelling elements of the facades consist of independent frames with a peripheral frame and a textile like interior sheet made out of bamboo slices, which are tied to the frame of the construction. The surfaces of the frames, due to perforations resulting of the weaving process, allow light and air to freely flow through them. Due to that effect, they can be adapted in order to account for a range of different weather conditions, ranging from a more opaque and stable surface, covering it with a mixture of coating, earth and straw to a complete open frame, resulting to a window.
USE OF MATERIALS
The choice of a natural structure material, such as bamboo, to create the construction, concerns the many advantages it offers. It creates images, textures and color shades that one encounters in the surrounding natural environment, indicating relationships of harmonious coexistence and integration.
Bamboo can be found in abundance in many places of sub-Saharan area, as it is indiginus to the most part of the region, making it a feasible and viable solution as a primary construction material as opposed to the continuously rising prices of african wood, due to low supplies and difficulties in processing it.
One of many bamboo virtues is his low weight and extreme tensile and bend strength. Also, if processed while still fresh and palpable, it allows the formation of curved shapes and structures. Finally, bamboo is easy to manage and work with, without needing special process and technical expertise, minimizing the preprocessing needs of the actual construction materials, transforming the construction site to an onsite fabrication factory.
MOUNTING | CONSTRUCTION PROCESS

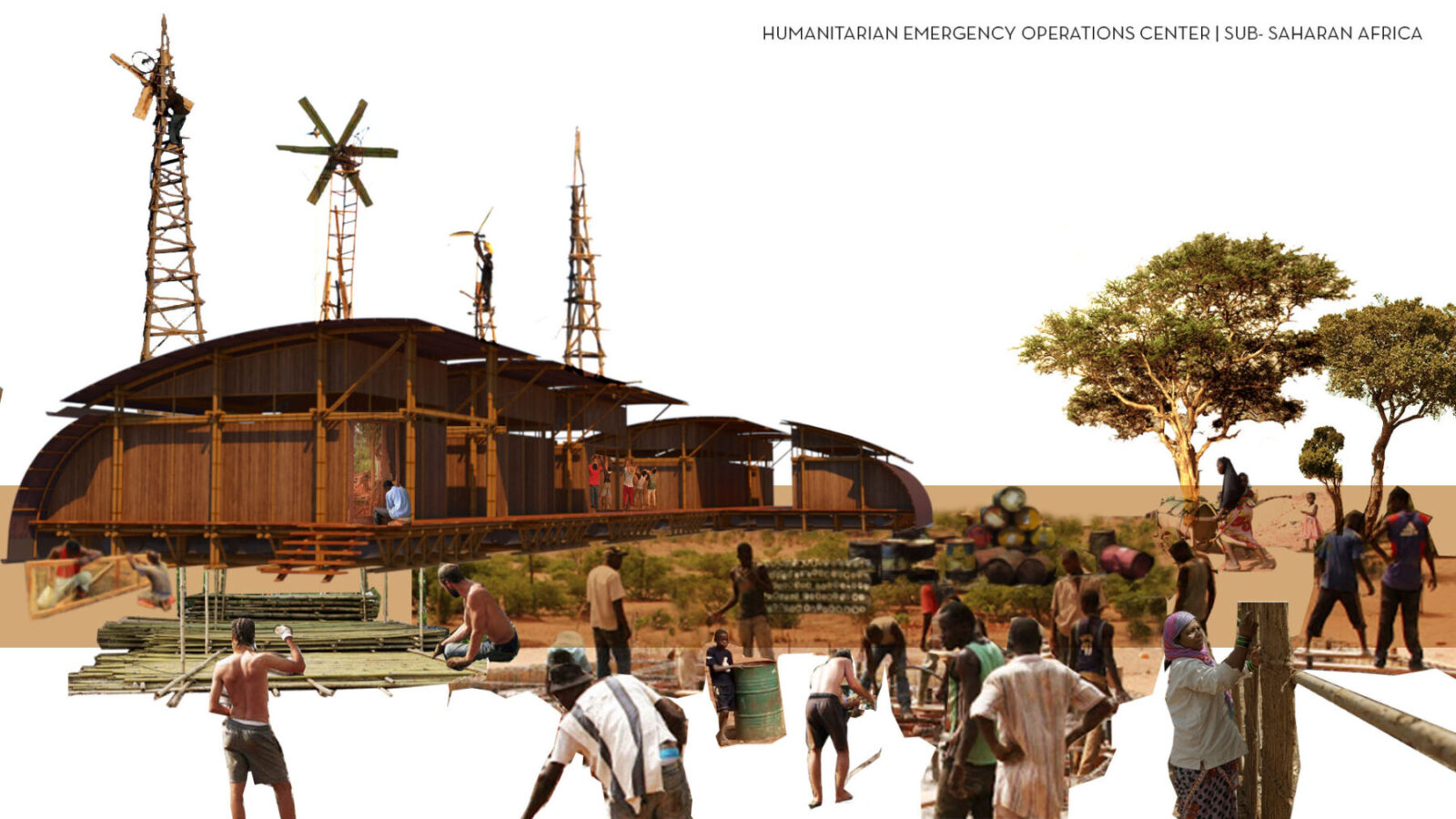

The goal of the construction process is to be a part of a community ritual in order to strengthen social bonds and be a community tool to quickly counter unemployment and emergency conditions at the same time. By engaging local stakeholders and inhabitants, you rely strongly on local supply chains and local economy, thus strengthening local circular economy within the existing social structure.
In addition, the use of local materials with vernacular techniques, creates aesthetically familiar spaces, thus facilitating the transition between the old and the new and in unison with their natural surroundings. The engagement of the local population is a crucial part of the construction process, as by being part of the construction, a bond is formed between both the inhabitants and the buildings. The design and construction is based in a holistic and sustainable approach minimising the carbon imprint.
The manufacturing process can be done in two ways:
- Collection of natural material from the surrounding region, where it is in abundance and also use deposition materials brought by the natural disaster
- Forming, standardization and packaging is easy to transport packages, in order to always have a stock of materials in case of emergencies to be ready for transportation and assembly on site, minimizing both logistic and response times.
Finally by strengthening on site manufacturing you minimise logistic dependences and transform the construction site into a social innovation hub.
Facts & Credits
Project title Kaira Looro: Emergency Operation Center in Sub-Saharan Africa
Typology Competition entry
Date 2020
Architects Elli Giraud, Nikos Palaiothodoros
3D Renderings Thanos Theodoridis
